密封完整性检测方法-真空衰减法

真空衰减法是一种无损、定量的检测非多孔、刚性或柔性包装泄漏的方法。具有多孔成分的包装，例如具有多孔盖材料的托盘，也可以通过掩蔽多孔包装成分的真空衰减来测试。为了进行测试，首先将测试样品放置在与泄漏测试系统气动连接的紧密配合的排放测试室中，泄漏测试系统配备有外部真空源。测试室必须独特地设计成包含测试包。带有可移动或柔性部件的测试样品需要适当的工具来分别限制这些部件的移动或膨胀。具有多孔组分的样品需要掩蔽多孔材料。在测试开始时，将测试室加上测试系统死区排空一段预定的时间。测试所选择的目标真空度是根据评估的测试样本类型预先确定的。然后将真空源与测试系统隔离。

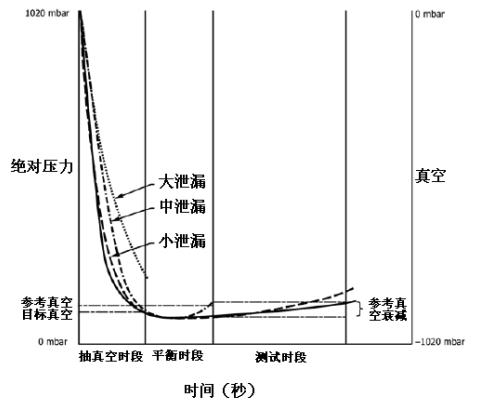

在短暂系统平衡之后，使用绝对或差压传感器在预定的时间长度内监测腔体内压力的上升(即，真空衰减)。超过使用负控制建立的预定通过/失效极限的压力增加表明容器泄漏。可参考ASTM F2338。



应用

1、可测试无孔、刚性或柔性包装，或具有多孔部件的包装。

2、可以测试包含气体、液体和/或固体材料的包装：当暴露于测试真空条件时，具有非固定部件的柔性包装或包装需要工具来分别限制包装的膨胀或移动。工具化使柔性封装密封应力最小化，并保持在泄漏路径上的一致的封装体积和压差条件。

3、带有多孔成分的包装可以通过使用特殊工具或阻塞辅助物来掩蔽多孔成分来测试，以使穿过多孔成分的气流最小化。气体顶空必须在大气压下或在显著大于测试真空条件的压力下。



如果产品具有不阻挡泄漏点气流的固体配方，或者它是在测试真空下挥发的液体产品，则可以测试产品填充水平以下的包装表面是否有泄漏。包装的体积从几毫升到几升可以测试。测试需要从几秒钟到几分钟的时间。较长的测试时间对于测试更大容量的包是必要的。延长测试周期以允许检测较小的泄漏。测试可以在实验室环境中进行，或者在生产环境中离线进行。允许较长测试时间的实验室或离线测试设备通常能够检测较小的泄漏。更高速度的在线设备通常用于检测较大的泄漏。真空衰减泄漏测试在产品生命周期的各个阶段都是有用的。



测试系统

真空衰减泄漏测试仪器由管道和阀门系统组成，这些管道和阀门将测试室与测试系统压力传感器和外部真空源气动连接。该仪器包括适当的定时器，电子控制和监视器。还可以包括外部气体流量计，用于周期性验证系统性能。测试室设计独特，能够紧密地容纳测试封装，并且可以适当地装配有工具以限制可移动或柔性封装组件的移动或膨胀。

————注：源自于USP1207



               真空衰减法密封性测试仪



济南三泉中石微泄漏密封性测试仪采用真空/压力衰减法测试原理，适用于包装物密封性测试，完全无损检测技术，满足ASTM测试方法。高精度的测试技术能够检测到微型小孔的泄漏。如需了解更多真空衰减法及产品信息，欢迎咨询济南三泉中石。
